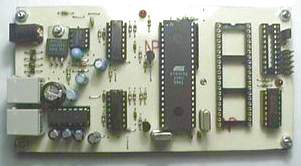

PROFLASH Board (Amtel MCS-51 & AVR)


ขนาดของบอร์ด 14 cm x 7.5 cm

ProFLASH: Peter Dannegger provides a nice programmer capable
for writing hex code into AT89C51/AT89C52 (at 12V only), AT89C1051
/ AT89C2051 / AT89C4051, AT90S1200 / AT90S2313 (AVR)
AT89S8252 / AT89S53, AT89C55, ATtiny22 (new) , No support AT89C55WD

ดูรายละเอียดและโปรแกรมได้ที่ http://www.specs.de/~danni/
โปรแกรมที่ใช้อ่านไฟล์ PDF สามารถ download ได้ที่

บนบอร์ดได้แก้ไขวงจรส่วน TLC2272 (หาซื้อไม่ได้ เลยดัดแปลงวงจร มาใช้ 74LS05 แทน)
และวงจรไฟ 12V (หาซื้อ Adaptor 18Vdc ราคาถูกได้ยาก เลยให้ใช้ MC34063A (DC to DC convertor ))
รายละเอียดภาษาไทยสามารถหาอ่านได้ใน เซมิฉบับ 204


Schematic วงจรต้นฉบับ
modify schematic วงจรที่ดัดแปลงแล้วไฟล์
ไฟล์ HEX ที่ต้องแฟลชลง 89C51 (proflash.hex)
โปรแกรมที่รันบน PC (uniprog.exe) ไฟล์ค่า config (uniprog.ini)


คุณสมบัติทางเทคนิคของ ProFlash

  • สามารถโปแกรมไมโครโทรลเลอร์ แบบแฟลชได้ดังนี้
    • AT89C51 / AT89C52/ AT89C55 (at 12V only)
    • AT89C1051 / AT89C2051 / AT89C4051
    • AT90S1200 / AT90S2313 (AVR)
    • AT89S8252 / AT89S53
    • ATtiny22 (new)
  • เชื่อมต่อคอมพิวเตอร์ผ่านทางพอร์ตอนุกรม
  • ใช้ซ็อกเก็ตแบบ ZIF (Zero-Insertion Force) ขนาด 40 ขา สำหรับติดตั้ง
    ไมโครคอนโทรลเลอร์ที่ต้องการโปรแกรม
  • สามารถใช้กับคอมพิวเตอร์ตั้งแต่ 80386SX ขึ้นไป ทั้งแบบ Desktop และ notebook
  • สามารถรันบน MS-DOS 3.3 และระบบปฏิบัติการ windows 95 และ 98 ได้โดย
    ไม่ต้องชัตดาวน์และบูตเครื่องเข้าสู่โหมดดอส
  • มีระบบตรวจสอบการเชื่อมต่อระหว่างเครื่องโปรแกรมกับคอมพิวเตอร์
  • สามารถตรวจสอบการไม่ใส่ไมโครคอนโทรลเลอร์ลงบนเครื่องโปรแกรม
  • มีระบบตรวจสอบเบอร์ของไมโครคอนโทรลเลอร์ได้อย่างอัตโนมัติในกรณีที่ไม่มี
    การป้องกันการอ่านไว้
  • สามารถอ่านข้อมูลจากตัวไมโครคอนโทรลเลอร์ได้ในกรณีที่ไม่มีการป้องกันการอ่านไว้
  • มีฟังชั่นเปรียบเทียบข้อมูล (Verify) และป้องกันการอ่านข้อมูล (Lock bit)
    โดยสามารถป้องกันได้สูงสุดถึง 3 ระดับตามมาตรฐานของ Atmel Corp.
  • มีฟังก์ชั่นลบ (Erase) และตรวจสอบข้อมูลว่าง (Blank check)
  • รับข้อมูลไฟล์ HEX ในรูปแบบ INTEL HEX16
  • ขนาดของบอร์ด 14 cm x 7.5 cm


    บอร์ดประกอบพร้อมใช้งาน+CD-ROM(350MB)+Cable(RS232)
    [Socket ธรรมดาขากลม] รวม IC 89C51 ที่โปรแกรมแล้ว
    630+70 บาท
    บอร์ดประกอบพร้อมใช้งาน+CD-ROM(350MB)+Cable(RS232)
    [ZIF socket 40 pin ใส่ได้ทั้ง 20 pin และ 40 pin (3M taiwan)]
    รวม IC 89C51 ที่โปรแกรมแล้ว
    970+70 บาท
    Adaptor 9Vdc
    120 บาท

    โปรแกรมที่บรรจุใน CD-ROM

    สั่งผ่านทาง email โดยบอกชื่อที่อยู่ของผู้รับ และไปรษณีย์ที่จะรับของปลายทาง ราคานี้รวมค่าส่งทาง พกง (พัสดุเก็บเงินปลายทาง) (70บาท) แล้ว
